天玑200系列

JPEG2000 IP控制服务器

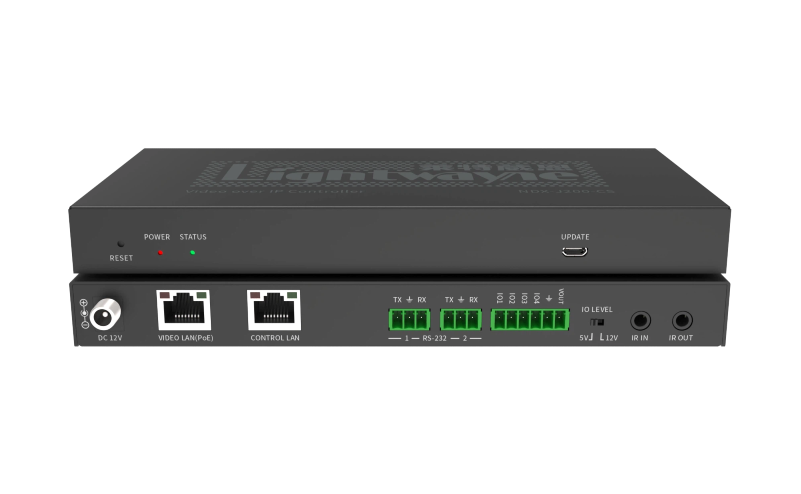

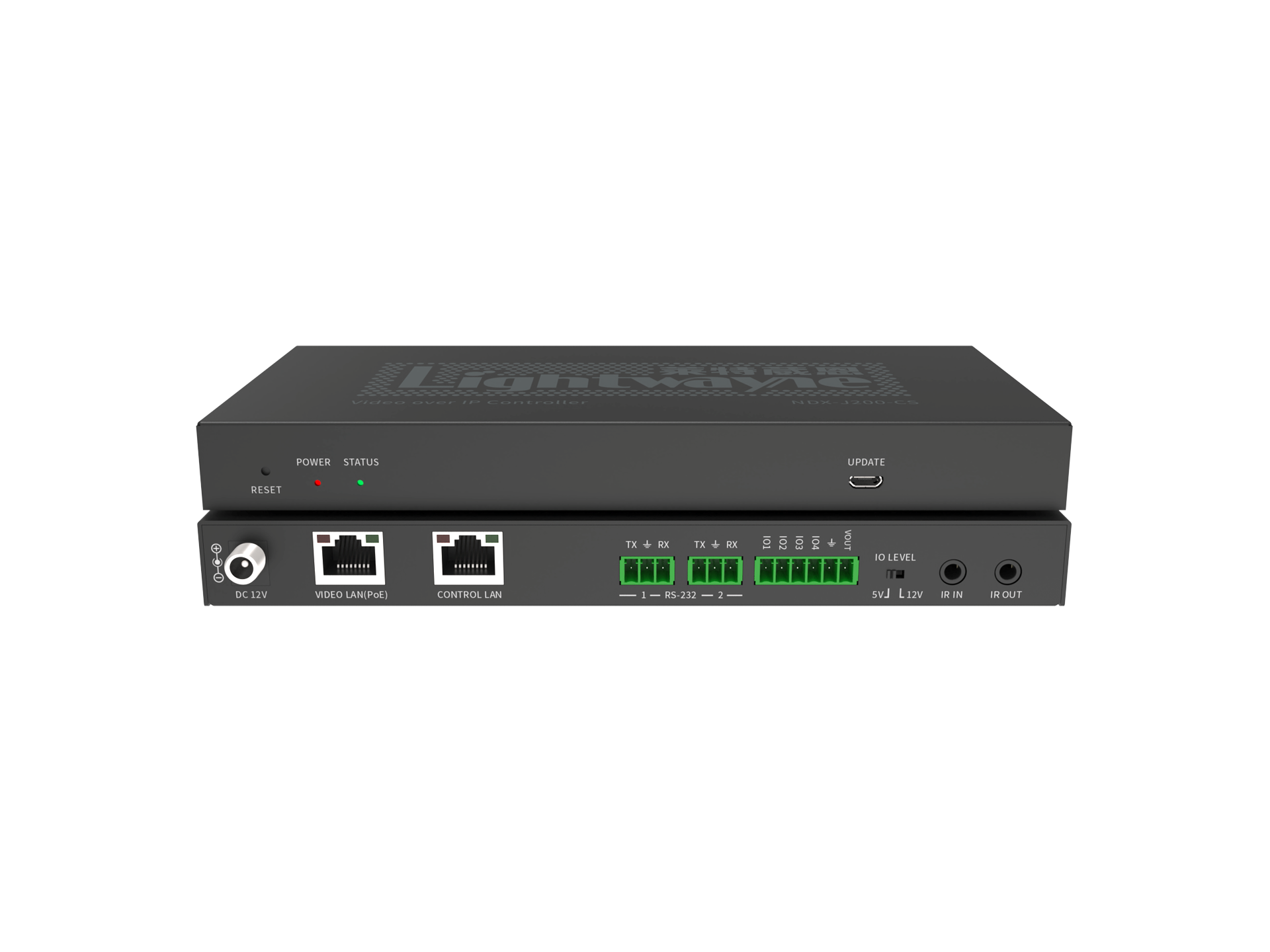

型号：NDX-J200-CS

天玑200系列JPEG2000 IP控制服务器是用于控制和管理JPEG2000 IP类产品的控制服务器。支持双100M网口，可实现控制网络和多播视频分发网络双网隔离。支持Web GUI，TCP和RS-232控制。支持POE功能以及20kHz-60kHz 12V红外信号接收。

功能特性

易于创建项目、控制和管理系统

灵活支持自动、DHCP和手动三种IP配置方式

兼容HTTPS、SSH、SFTP安全协议

内置Web GUI控制界面，支持拖拽操作

支持画面预览

支持分布式系统的视频、音频、RS-232、IR、KVM控制和管理

双100M网口（VIDEO LAN接口支持POE功能）可以隔离控制和组播网络

支持LAN/RS-232接口控制，可接第三方中控设备

支持IR红外信号接收（3.5mm音频插孔, 12V电平）

4路GPIO控制端口（5V/12V可选电平）

多重电路保护，防雷击，静电等损坏

可靠的系统设计，7*24小时可靠稳定工作

技术规格

参数规格
网络带宽	100M
传输距离	100米（CAT 5E/6/6A/7）
控制端口	2 x 100M LAN [RJ45接口] [VIDEO LAN支持POE] 1 x IR IN [3.5mm audio jack, 12V level] 1 x DIGITAL I/O [6-pin 3.81mm凤凰端子] 1 x RS-232 [3-pin 3.81mm凤凰端子]
尺寸	204mm(长)×98mm(宽)×21mm(高)
外壳	金属外壳
颜色	黑色
重量	509g
供电电源	12V/1A
电源功耗	4.5W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

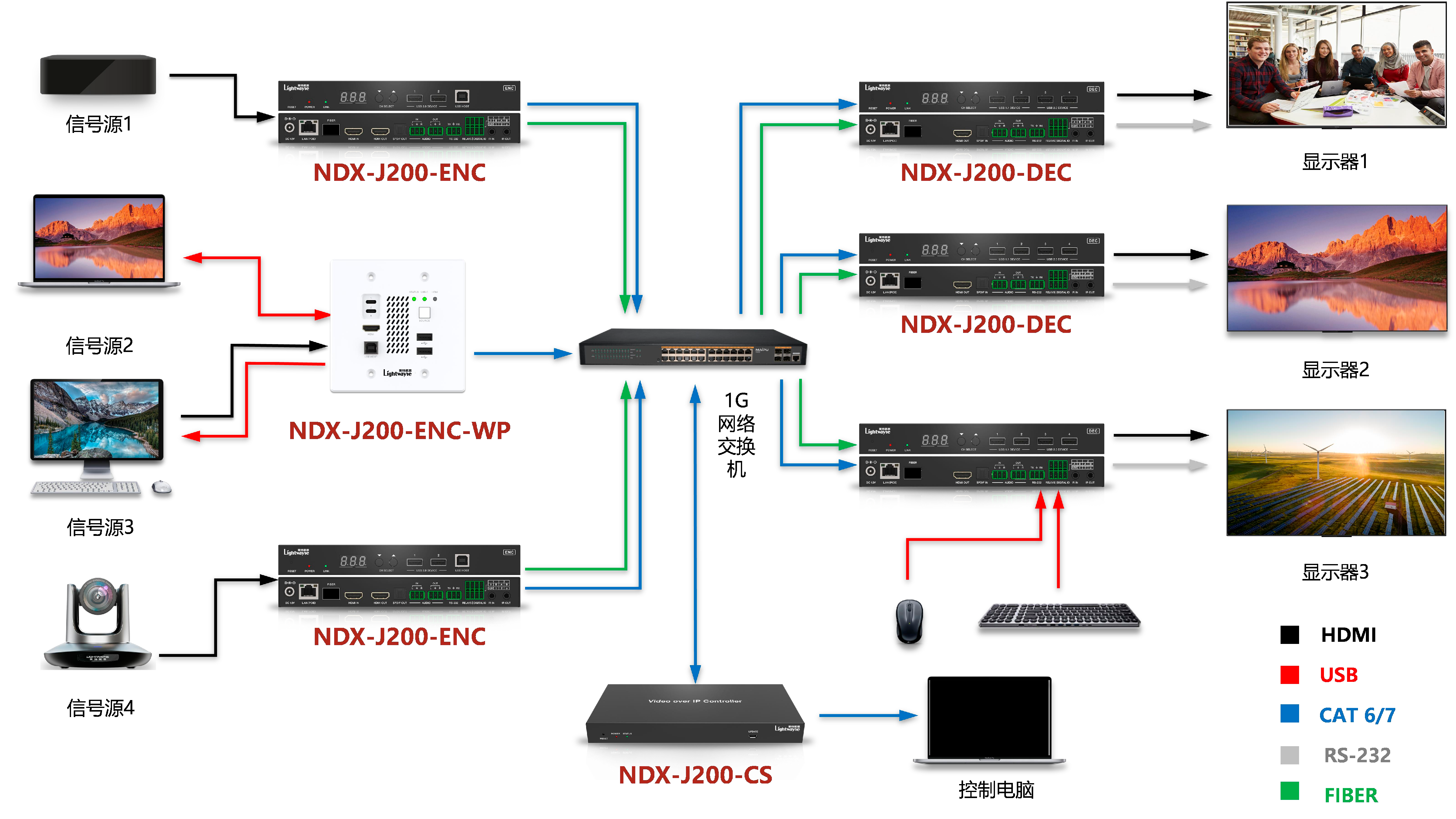

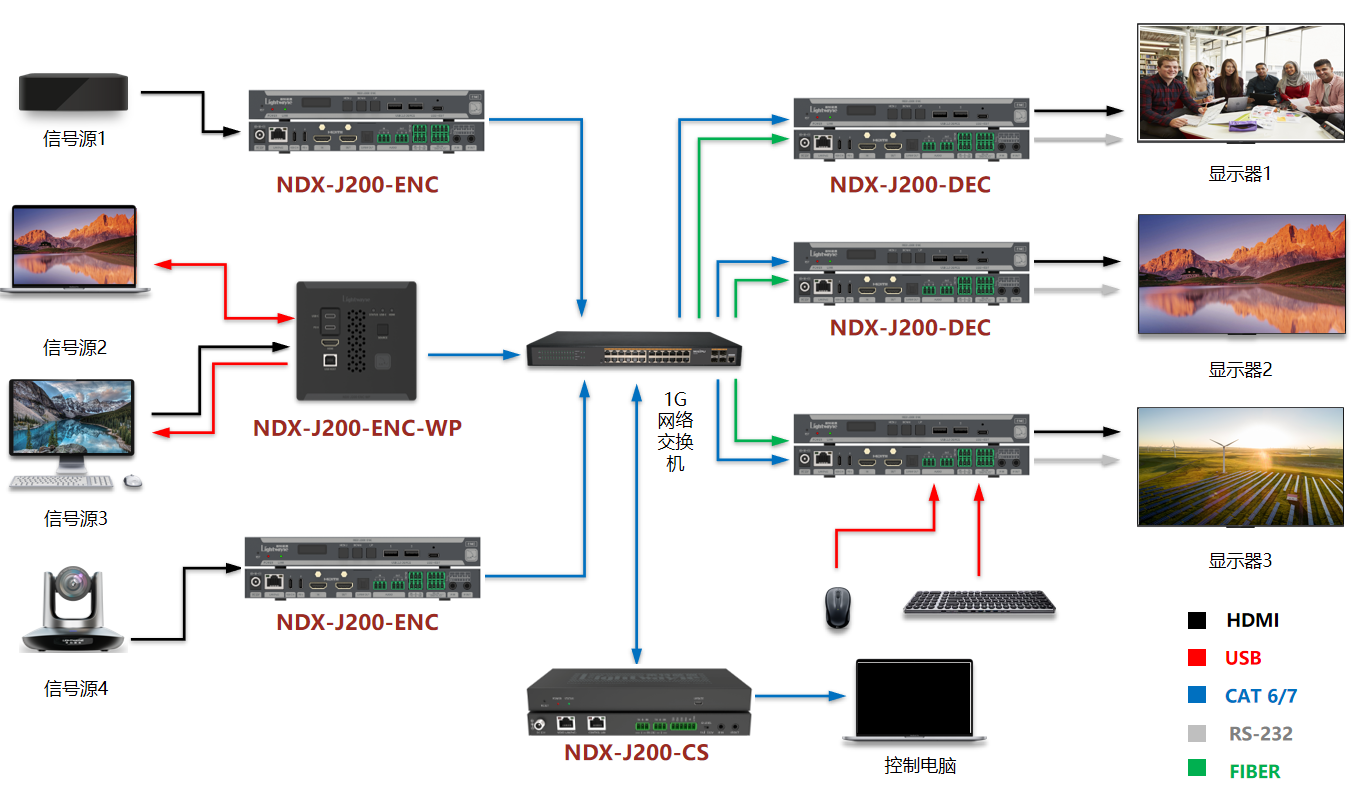

接线图
