4K@60Hz HDMI分配器

HDMI 2.0 1×8分配器（4K）

型号：SP-H20-108

4K60 HDMI 1×8分配器可将1个HDMI信号源同时分配到8个HDMI显示设备。支持18Gbps视频带宽，输入输出的视频分辨率可达4K60 4:4:4，满足超高清信号的传输要求。

带EDID控制管理功能，支持两种EDID模式。

广泛应用于多媒体会议厅、电视教学、大屏幕显示工程场所。

功能特性

● 1路HDMI输入，8路HDMI输出

● 符合HDMI 2.0，HDCP 2.2规范

● 视频分辨率高达4K60 4:4:4

● 支持HDR，HDR10+，Dolby Vision

● 音频支持LPCM 7.1CH，Dolby TrueHD，DTS-HD Master Audio

● 支持EDID管理

● 无需驱动，即插即用

技术规格

参数规格
HDMI兼容	HDMI 2.0b
HDCP兼容	HDCP 2.2
视频带宽	18Gbps
视频分辨率	480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
颜色空间	RGB, YCbCr 4:4:4, YCbCr 4:2:2
HDMI音频格式	PCM 2CH, LPCM 7.1/5.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos and DTS:X
静电保护	人体模型：±8kV (空气放电) , ±4kV (接触放电)
连接
输入口	1×HDMI Type A [19-pin母口] 1×SERVICE [Micro USB, 升级端口]
输出口	8×HDMI Type A [19-pin母口]
机身
外壳	金属外壳
颜色	黑色
尺寸	243mm [长] × 102mm [宽] × 16mm [高]
重量	589g
供电电源	输入：AC 100~240V 50/60Hz 输出：DC 12V/1A（US/EU标准，CE/FCC/UL认证）
电源功耗	6.36W
操作温度	-10°C ~ 50°C / 14°F ~ 122°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)

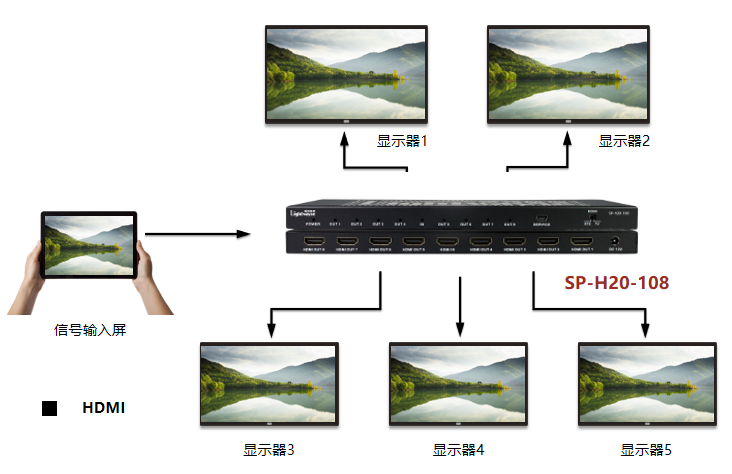

接线图
