无缝切换混合矩阵

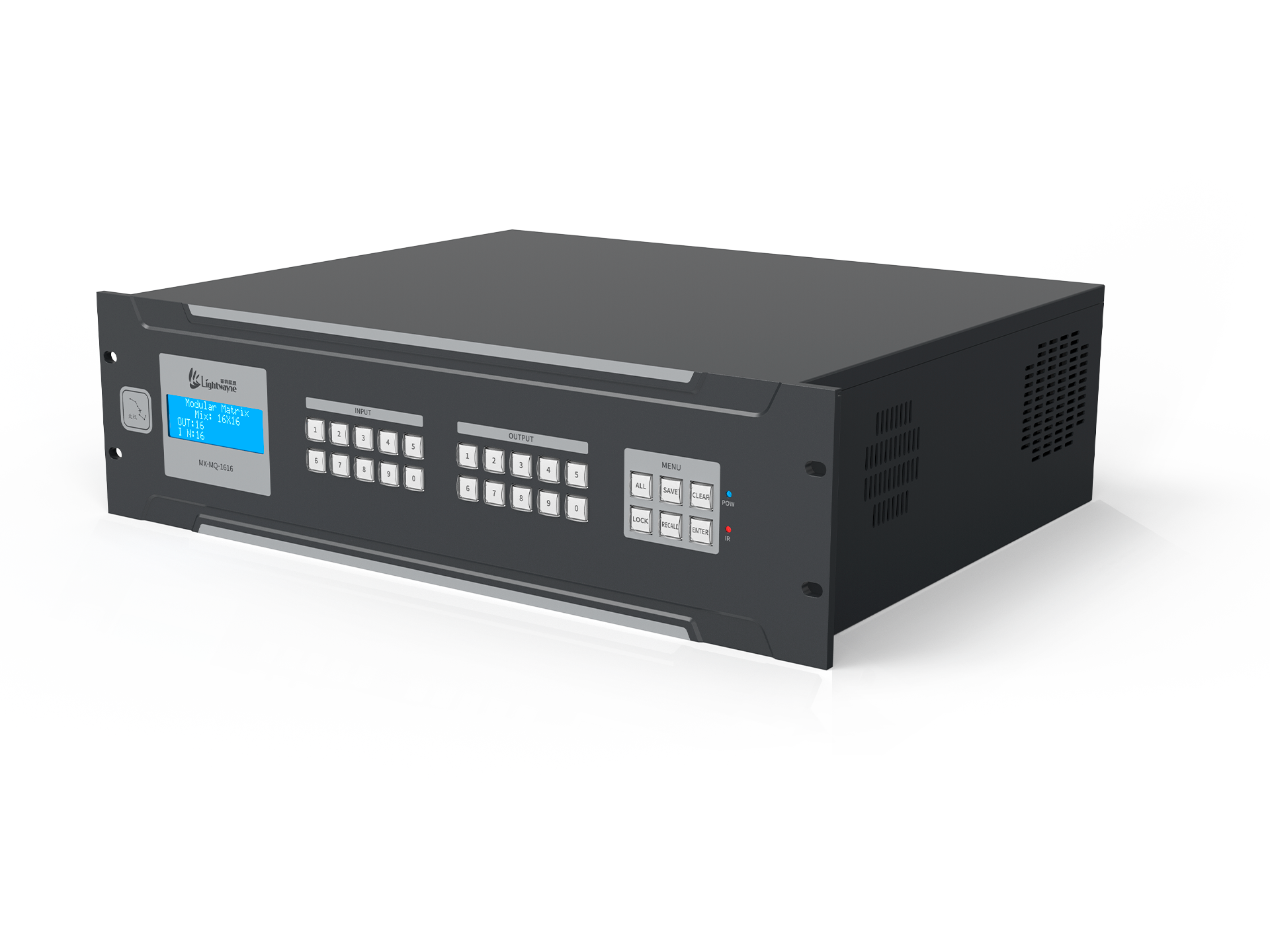

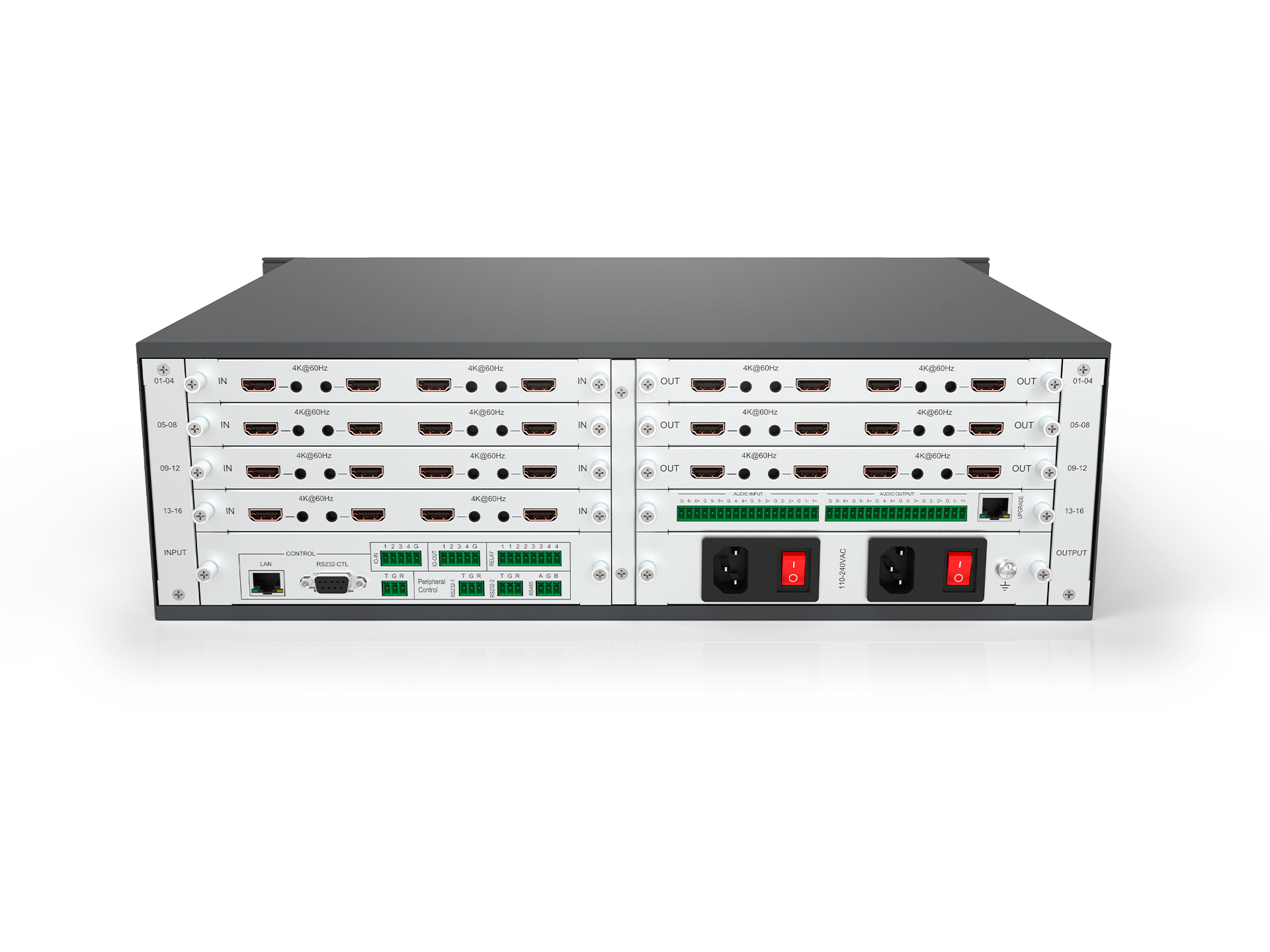

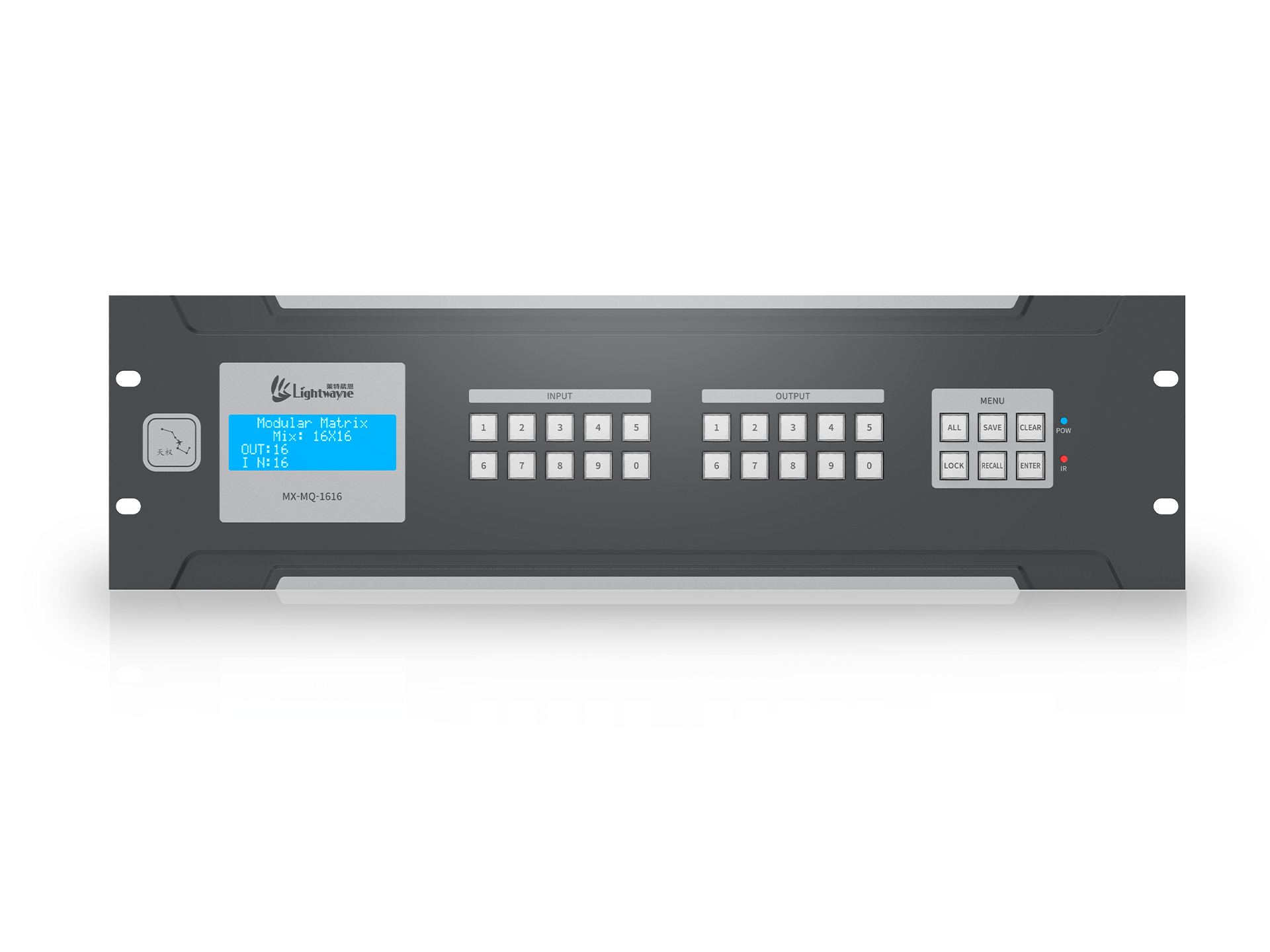

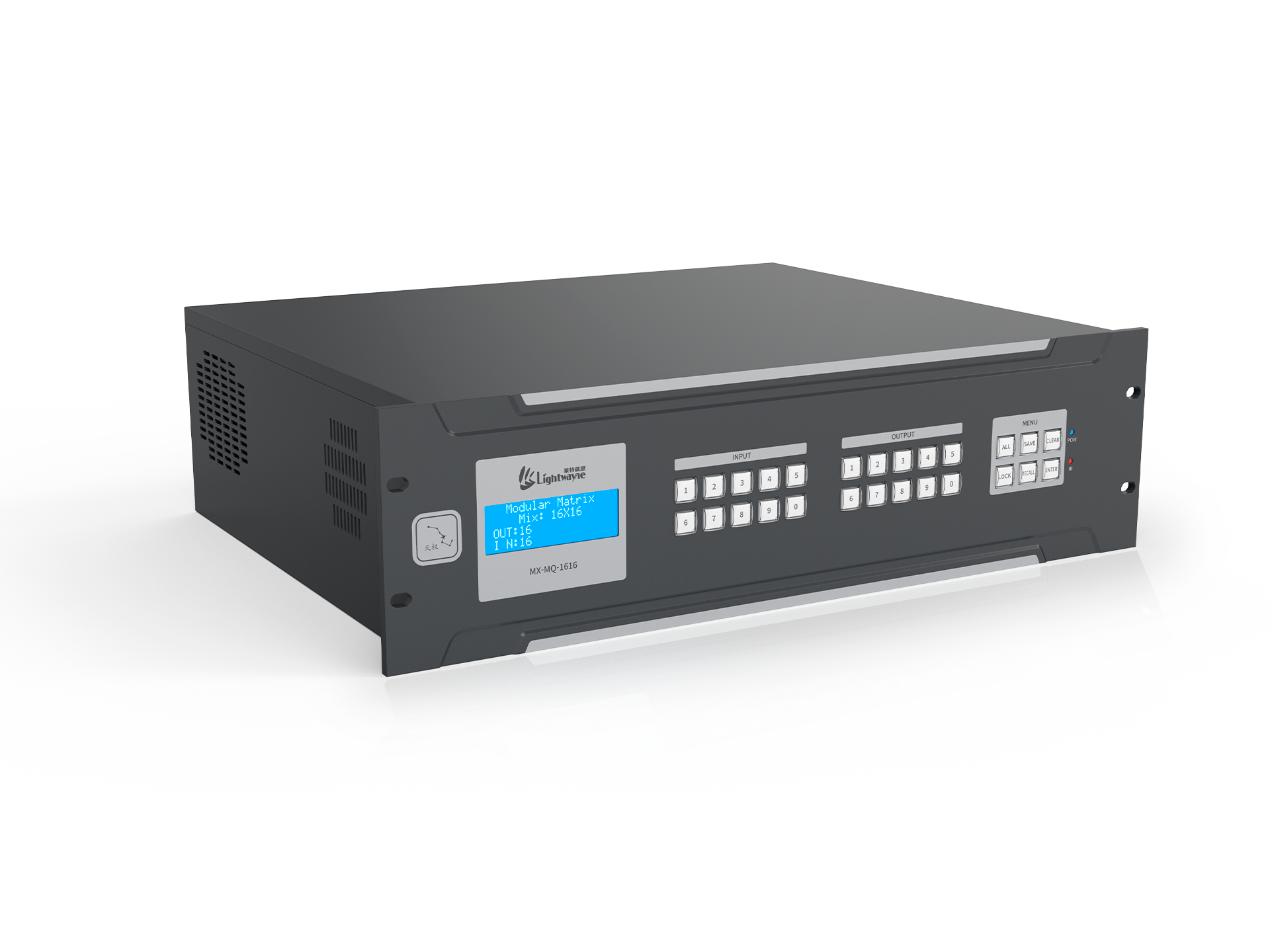

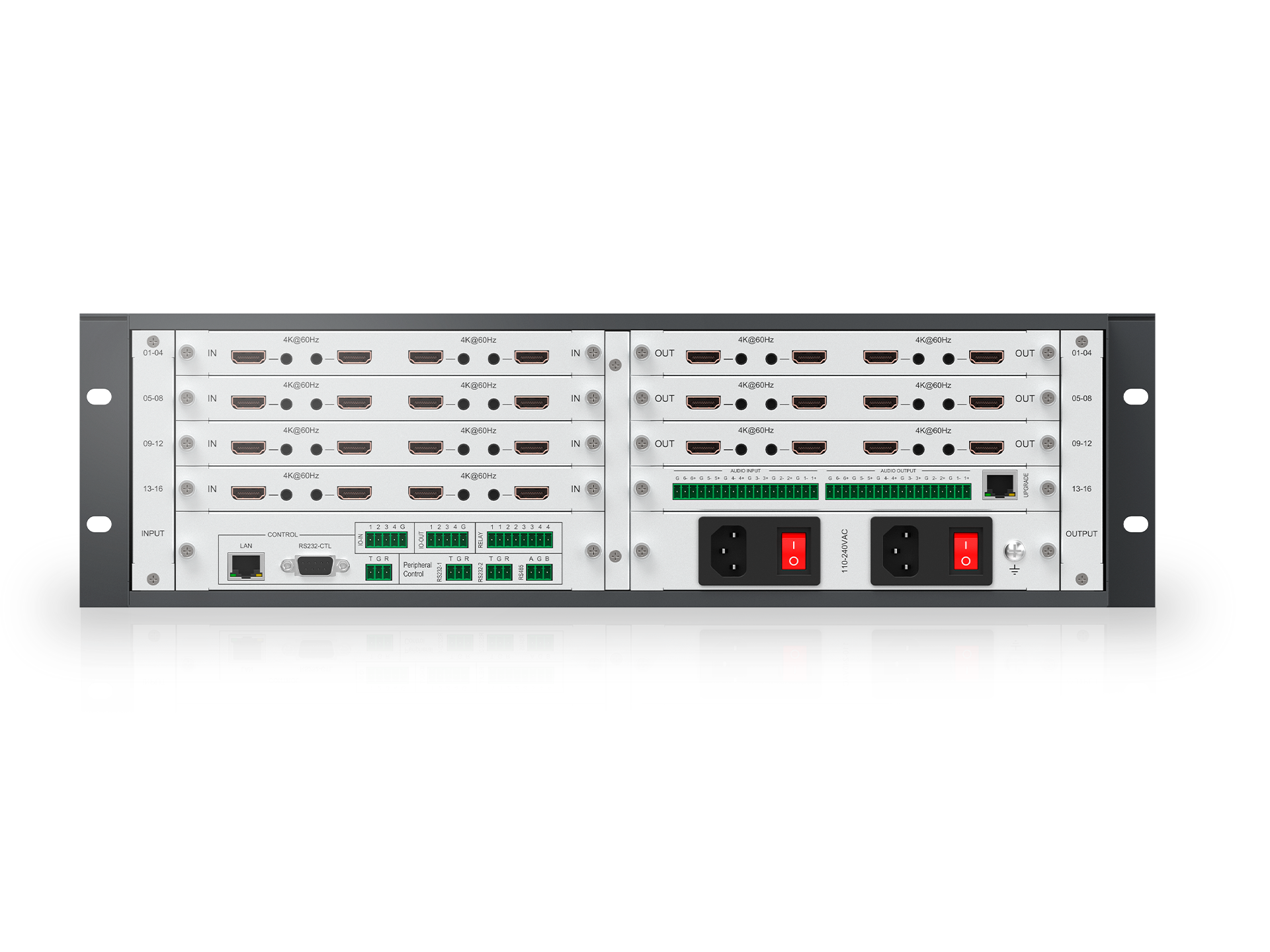

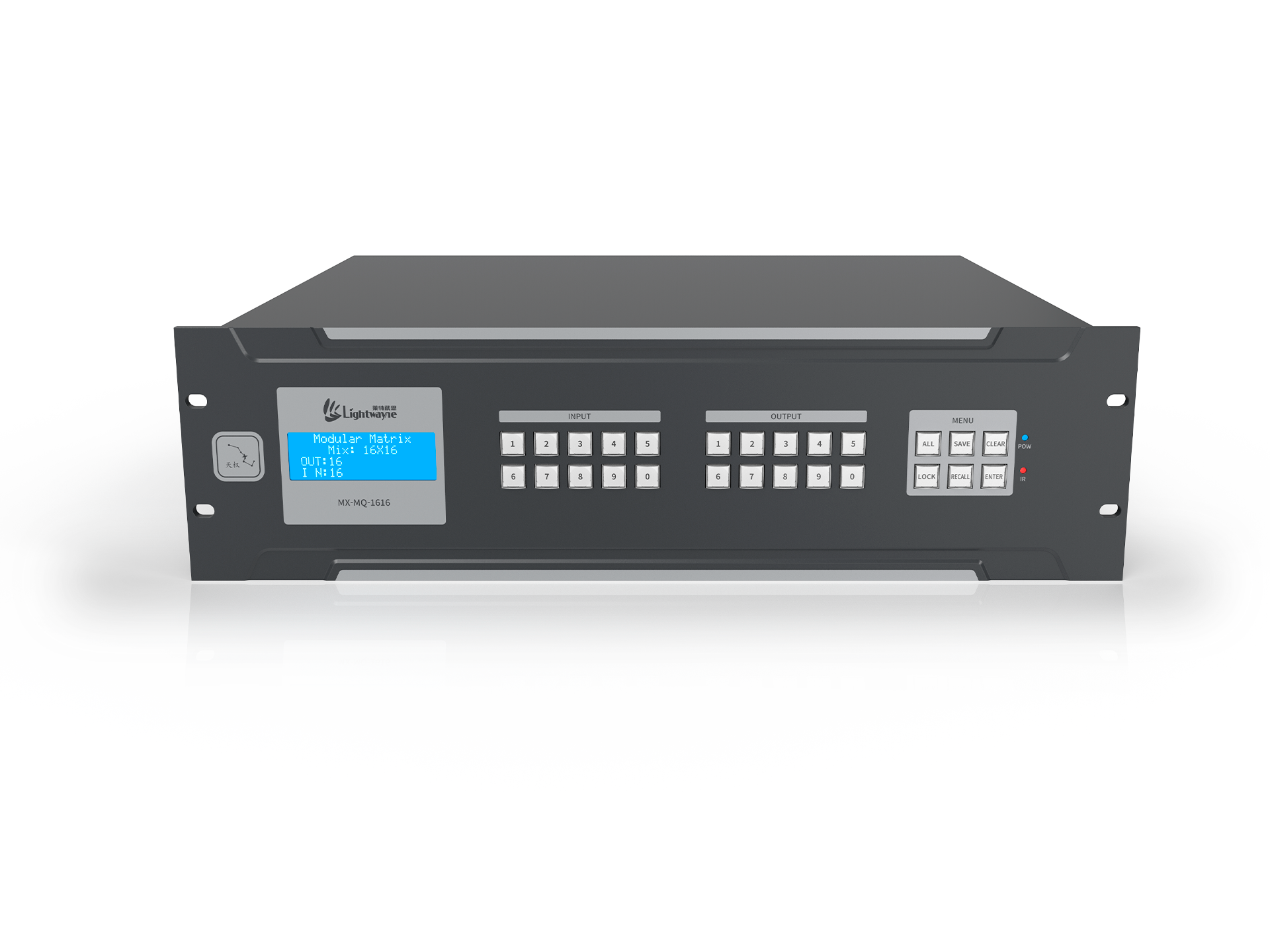

无缝切换混合矩阵（16进16出）

型号：MX-MQ-1616

天权系列无缝切换混合矩阵是支持各种音视频信号切换与分配、集成网络中控、视频墙功能的专业矩阵一体机，支持 LED 和 LCD 拼接功能。支持 16 路信号输入和 16 路信号输出。采用纯硬件高速矩阵切换芯片，集成度高、系统稳定、信号无压缩、无损耗、无延时，先进的全数字信号处理技术可保证信号无失真处理，可将优质的画面还原到显示终端。

矩阵支持简易中控功能，可直接控制其它外围设备。内置视频墙功能可实现总输出路数范围内的任意拼接模式，为各行业的多种格式视频信号分配处理提供了一站式的解决方案。

产品适用于视频会议、能源电力、司法监狱、智慧城市、政府服务、水利水文、气象地震、企业管理、冶金钢铁、银行金融、公安交通、展览展示、生产调度、广播电视、教育科研等领域。

其他型号：MX-MQ-4040，MX-MQ-8080(T)，MX-MQ-160160(T)，如有需要请电话咨询。

功能特性

● 16 进 16 出，一卡四路无缝切换混合矩阵

● 嵌入式架构无操作系统，Crosspoint全总线高速交换技术

● 前面板带显示屏和水晶按键，可对矩阵进行控制和状态查询

● 单个板卡支持4个输入/输出通道，支持HDMI/DVI/VGA/YCBC/CRVB/SDI/HDBaseT/LC单模单纤光纤信号输入/输出，板卡支持热插拔

● 支持HDMI2.0和HDCP2.2规范，输入输出最高支持4096x2160@60Hz分辨率并向下兼容

● 单通道信号交换速率可达18Gbps

● 输入插卡支持模拟音频加嵌，输出插卡支持模拟音频解嵌

● 集成小间距LED视频处理器，集成LCD液晶拼接处理器

● 任意分辨率全兼容、混插混用，均无缝切换，无需设置无需降分辨率，无需降帧频

● 支持四画面漫游开窗

● 支持满配HDBaseTPoC供电

● 支持信号的回显预监功能

● 支持音视频编解码功能，可对接市面上常见IPC

● 支持输入通道N+1热备份，支持输入通道奇偶备份

● 支持输出通道单独或全部关闭、打开，画面冻结或黑屏

● 支持输入信号状态监测和汇报，支持负载接入状态监测

● 无缝输入卡支持OSD自定义字符叠加画面显示功能，可对任意输入通道在指定位置叠加显示自定义中文内容，可设置字符颜色

● 支持拼接功能，内建12组拼接幕墙

● 支持音频切换和混音，音量控制，自动混音，自动回声消除，自动增益控制，自动反馈控制，自动降噪等功能，支持幻象供电

● 支持场景预案保存和调用功能

● 支持掉电记忆、断电现场保护功能

● 2路RS-232串口，1路RJ45网口，本机支持按键、遥控、串口、网口、网页控制

● 2路RS-232串口、1路RS-485串口，4路GPI输入、4路GPIO输出，4路继电器控制端口，支持中控功能，可控制外围设备

● 双电源冗余，支持过压、过流、过载、过热保护

● 支持7×24×365不间断运行

● 支持国产化操作系统：鸿蒙、统信、麒麟、银河等

技术规格

参数规格
HDMI 兼容	HDMI 1.4（2K板卡），HDMI 2.0（4K板卡）
HDCP 兼容	HDCP 1.4（2K板卡），HDCP 2.2（4K板卡）
视频带宽	600MHz / 18Gbps
视频分辨率	1920×1200p60Hz（2K板卡） 4096×2160p60Hz 4:4:4（4K板卡）
颜色深度	2K板卡：8 / 10 / 12-bit（1080p60Hz） 4K板卡：8/10/12-bit（4K@30Hz）； 4K板卡：8-bit（4K@60Hz 4:4:4）
颜色空间	RGB，YCbCr 4:4:4 / 4:2:2 / 4:2:0
音频格式	HDMI音频：LPCM 2.0 / 5.1 / 7.1CH 模拟音频：LPCM 2.0CH
传输距离	HDMI:1080P~15 米；4K30～10米；4K60～5米 HDBT:1080P~70 米/100米；4K~40 米/70米 FIBER:单模光纤~10千米
静电保护	人体模型：±8kV (空气放电)±4kV (接触放电)
输入输出无缝切换时间	350ms
输入输出卡热插拔时间	2s
输入到输出图像延时时间	≤32ms
开机启动响应时间	10s
信号任意切换响应速度	800ms
场景预案保存数量	30个
预案调取响应时间	1s
平均无故障时间	25000小时
连接
输入	4×输入板卡
输出	4×输出板卡
控制接口	外围控制：2×RS-232，1×RS-485，4×GPIO-IN，4×GPIO-OUT，4×RELAY 主控：1×RS-232（DB9），1×RS-232（凤凰），1×LAN（RJ45）
机身
外壳	前面板：铝合金，外壳：金属
颜色	灰色
尺寸	483mm[长]×365mm[宽]×134mm[高](3U)
重量	13kg(不含板卡)
供电电源	AC 100-240V,50Hz/60Hz
电源模组	200W2或350W2冗余
操作温度	0℃~40°℃
储存温度	-20℃~60℃
